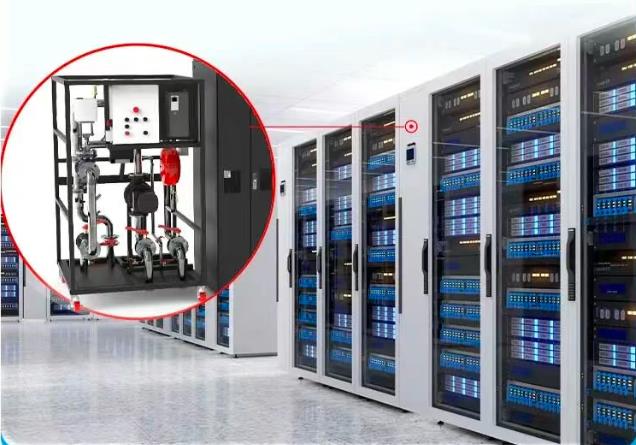

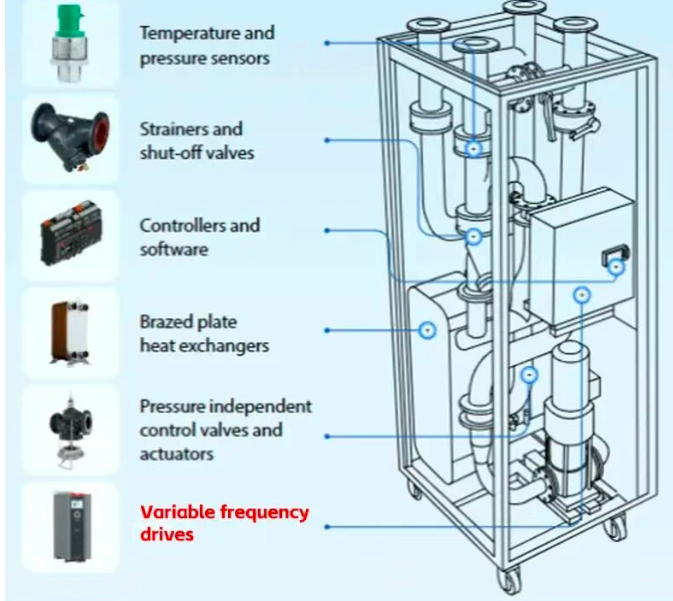

CDU 是整套液冷系統的中間配送樞紐：上游接收主冷源的低溫冷卻液，下游統一分配、穩壓、調流量、均衡多路供水，精準把冷卻液輸送到每一臺液冷機柜和芯片冷板。
簡單的說：冷源負責 “造冷”，CDU 負責 “送冷”，送冷不準，造冷再?gòu)?qiáng)也沒用。而一臺合格的商用級數據中心 CDU，必須滿足三項硬性能力：智能調節能力、整體運行能效、全年不間斷可靠性。
而想要實現冷量按需供給、各路機柜散熱均衡，又必須對水泵流量、管路壓力進行動態、精準、實時調節。具備相應功能的高性能變頻器就成為了CDU精準控冷的核心硬件。
二、丹佛斯變頻器應用于CDU的核心技術能力
1. 工況智能監測（CBM）
液冷數據中心的水泵全年365天不間斷運行，長期高負荷工作很容易出現軸承磨損、管道結垢、水泵氣蝕等隱蔽問題，這類故障前期沒有明顯征兆，很容易突發停機，影響機房散熱穩定。
丹佛斯變頻器搭載的工況監測功能，能夠全程實時抓取水泵的運行狀態，通過電流、轉速、負載變化精準判斷設備健康度，無需額外加裝任何監測傳感器，就能提前識別潛在故障并發出預警。
2. 干轉保護＋極限工況保護
機房在管道補水、排氣、日常檢修過程中，管道很容易出現缺水、積氣的情況，導致水泵空轉。普通水泵一旦干轉，短時間內就會燒壞密封、損壞葉輪，直接造成冷卻系統癱瘓。
丹佛斯變頻器自帶專屬防護邏輯，能夠毫秒級識別水泵空載、干轉狀態，立刻觸發停機保護，避免設備燒毀。同時可以限制水泵的工作區間，不讓水泵長期超負荷、超極限工況運行，從根源上杜絕水泵不可逆損壞。
3. 無/低流量智能休眠節能
算力機房并非所有機柜時刻都在滿負荷運行，夜間、空閑時段大量機柜處于低負載甚至空載狀態，所需冷卻水量極低。如果水泵一直全速運行，會產生大量無效能耗。
丹佛斯變頻器可實時識別管道流量狀態，在滿足機房冷卻安全標準的前提下，檢測到低流量、零流量時自動進入休眠降功率模式，降低水泵運行負荷。相比傳統固定轉速運行方式，能夠有效降低冷卻液輸送能耗，助力數據中心降低PUE。
4. 免傳感器精準泵控
常規液冷CDU想要調節流量、壓力，必須額外加裝壓力、流量傳感器，不僅增加設備成本，還會增多管道接口、布線點位，間接提升漏液、設備故障的概率，同時增加現場調試難度。
丹佛斯變頻器依托成熟的內置電機算法，無需外接任何傳感器，就能精準計算出管道實際流量與壓力，實現閉環精準控制。既簡化了CDU整機結構、減少系統故障點，又大幅縮短了現場安裝調試周期。
5. 轉速跳頻避諧振
大型液冷機房管道布局密集、管線距離長，水泵在特定轉速下很容易引發管道共振，產生劇烈震動、噪音，長期共振會導致管道接頭松動、冷卻液滲漏、冷板連接件脫落，存在極大的安全隱患。
丹佛斯變頻器支持自定義避振區間，可自動識別并屏蔽容易產生共振的轉速段，運行過程中自動跳過諧振點，全程保持管道系統平穩運行。
6. 自適應PI自動精準調諧
AI算力任務波動極快，芯片發熱量瞬間高低切換，傳統設備依靠人工調試參數，不僅費時費力，還無法適配快速變化的負載，容易出現冷量供給滯后、忽大忽小、調節超調等問題，導致機柜散熱不穩定。
丹佛斯變頻器搭載自適應優化控制算法，無需人工反復調試參數，可自動識別系統工況、自主優化控制參數。面對算力負載驟升驟降，流量和壓力調節響應快速、平穩、無偏差，徹底解決冷量供給失衡問題。
三、丹佛斯適配液冷CDU三大主力變頻產品選型方案
1. 丹佛斯 iC7-HVACR ULH 超低諧波變頻器
配備集成傳感器，并支持新型可選安裝傳感器，通過MQTT通信實現無縫連接，集成的狀態監測功能（CBM）利用內置及連接的傳感器，提供實時數據分析、自我監控及壽命評估。集成SIL3/PL e等級的功能安全合規性，整機THDi諧波值＜3%，獨特的背部通道冷卻技術可消除電氣區域高達90%的熱損耗，實現最高能效與空間優化。機身結構緊湊輕量化設計，標準化軟硬件接口，適配萬卡級大型AI智算中心大功率CDU主循環泵、分集水泵配套。
2. 丹佛斯 VLT HVAC FC 101變頻器
HVAC專用變頻器，內置全套水泵專屬控制邏輯，在電壓跌落、市電切換工況下可維持設備持續運行，保證冷卻系統不會中斷，適配高連續性要求的生產型算力機房。
3. 丹佛斯 iC2-Micro變頻器
小功率緊湊型變頻解決方案，核心泵保護、調速節能功能，適配單柜邊緣液冷、微型CDU、單機柜冷板循環泵等小功率算力節點場景。
四、結語
AI算力數據中心已是當前的大國重器，而高密算力持續滿負荷運行的必要條件是穩定可控的冷量輸送系統。
上海津信為客戶提供丹佛斯傳動全套CDU變頻解決方案，實現精準流量壓力調控、全維度設備保護、全工況節能運行，保障數據中心冷卻系統7×24h穩定在線，消除散熱瓶頸，充分釋放GPU、CPU硬件計算性能，為新一代液冷智算中心提供底層驅動支撐。
